沖擊試驗儀儀器包括
一個連接導管支架的牢固的基座
一個管身帶狹逢，中間能引導圓柱型重物落下的導管
一個調整下落重物上升及復位的圓環
沿狹逢旁標注有高度刻度,落體(重物)高度可根據此進行調整
806：依據國際標準，落體首先沖擊樣板上閑置的沖頭。
807：落體和沖頭結合起來直接對樣板進行打擊。

沖擊試驗儀測試方法
1．樣板置于模座上
對806沖擊儀，樣板由沖頭直接壓住。
對807沖擊儀，樣板通過一個夾套固定。
2．落體高度按測試標準設定好。每一次測試后落體高度提升2.5cm直到涂層破壞出現。
3．沖擊儀可作為產品合格/不合格的判定標準，并表征為定量的值，即沖擊能=高度x重量.

沖擊試驗儀型號及技術參數：
806/25沖擊儀
符合BS 6496，ASTM D 2794。
落體重量：8.9N(2磅)
沖頭直徑：15.9mm
模座直徑：16.3mm
管高：63.6cm

807沖擊試驗儀
符合ISO6272,B5 3900:E13,DIN 55669標準. DIN 55669不需要樣品夾或沖擊深度調整器。
落體重量:1kg
沖頭直徑：20mm
模座直徑：27mm
管高：1m
樣板夾可調沖擊深度：0-10mm。

806/40沖擊試驗儀
符合ASTM D 2794
落體重量：17.9N(4磅)
沖頭直徑：15.9mm
模座直徑：16.3mm
管高：101.7cm

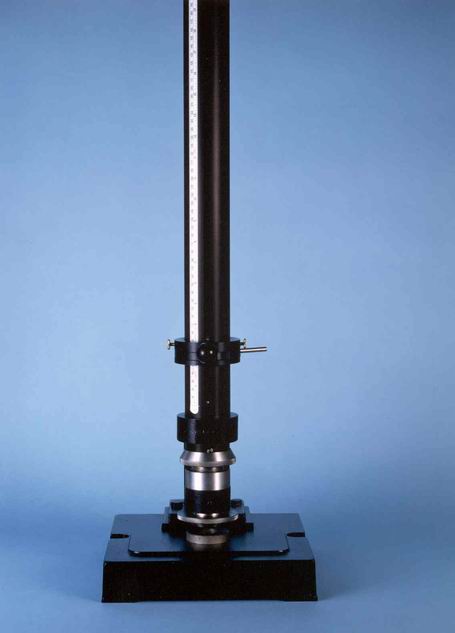

Sheen 806管式沖擊試驗儀
Sheen 807落體沖擊試驗儀
